Dans le monde complexe des systèmes de tuyauterie, la sélection de la bonne valve est primordiale pour l'efficacité, la sécurité et la rentabilité. Deux chevaux de travail dominent les applications industrielles: le vanne de porte et la valve à billes. Bien que les deux servent le but fondamental de l'arrêt ou de l'autorisation du flux, leur conception, leur fonctionnement et leurs cas d'utilisation idéaux diffèrent considérablement.
1. Conception et mécanisme: la distinction centrale

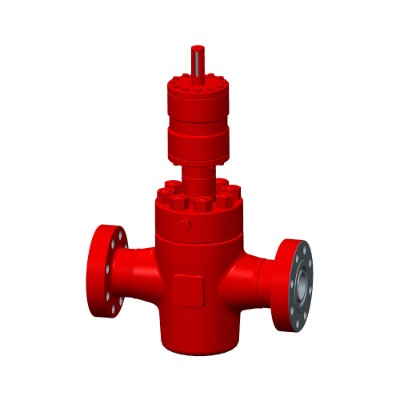

Valve de porte: cette vanne fonctionne sur un principe de mouvement linéaire simple. Une "porte" solide, en forme de coin ou à face parallèle se déplace perpendiculairement au chemin d'écoulement. Tourner le roue de main relevra ou abaisse cette porte en ou hors du chemin du fluide. Lorsqu'elle est complètement ouverte, la porte se rétracte complètement dans le capot de soupape, offrant une ouverture directe et complète qui minimise la chute de pression.
Valve à billes: Comme son nom l'indique, cette valve utilise une balle sphérique avec un trou (alésage) à travers son centre. La rotation de la balle de 90 degrés via un levier ou un opérateur d'engrenage aligne l'alésage avec le tuyau pour l'écoulement ou positionne le côté solide de la balle perpendiculaire au flux de blocs.
2. Fonction: isolement vs contrôle (et isolement)
Valve de porte: principalement pour l'isolement. Les soupapes de porte sont conçues pour être entièrement ouvertes ou entièrement fermées. Leur opération lente minimise le marteau à eau. Les soupapes de porte excellent dans les applications nécessitant une chute de pression minimale lorsqu'elle est ouverte et une arrêt positif lors de la fermeture, en particulier avec des fluides visqueux ou des boues où la porte coulissante peut couper les dépôts. Ils ne conviennent pas à la limitation ou à la régulation du flux. L'ouverture partielle provoque des vibrations, une usure rapide de la porte et des sièges et des dommages potentiels au corps de la valve.
Valve à billes: Excellente isolement et limite limitée. Les vannes à billes offrent un arrêt positif et étanche à bulles avec un simple virage à 90 degrés, ce qui les rend idéaux pour l'isolement rapide. Leur conception permet généralement une certaine capacité d'étranglement, bien que ce ne soit pas leur fonction principale et peut provoquer l'érosion des sièges mous au fil du temps, en particulier avec des flux à grande vitesse. Ils offrent un scellement fiable dans des applications à basse et haute pression.
3. Fonctionnement et vitesse
Vanne de grille: fonctionnement lent. L'ouverture ou la fermeture d'une vanne de porte nécessite plusieurs tours du volant (souvent plusieurs révolutions). Cette opération lente est bénéfique pour prévenir le marteau à eau mais n'est pas pratique où l'arrêt rapide est essentiel.
Valve à billes: opération rapide. L'opération de virage quart (90 degrés) des vannes à billes permet une ouverture et une fermeture extrêmement rapides, ce qui les rend idéales pour les applications d'arrêt d'urgence.
4. Caractéristiques d'écoulement et chute de pression
Vanne de grille: chute de pression minimale (lorsqu'elle est complètement ouverte). La conception complète d'une vanne de grille signifie que lorsqu'elle est complètement rétractée, le chemin d'écoulement est pratiquement illimité, entraînant une perte de pression très faible - un avantage clé dans les pipelines longs ou les systèmes où l'efficacité énergétique est critique.
Valve à billes: Généralement alésage complet ou alésage réduit. Les vannes à billes sont disponibles en "port complet" (le diamètre d'alésage correspond à l'ID de tuyau) ou à "port réduit" (diamètre d'alésage plus petit que l'ID de tuyau). Les vannes à billes à port complet offrent une chute de pression similaire à une vanne de grille. Les versions de ports réduites introduisent une chute de pression plus élevée mais sont plus petites et moins chères.
5. Scellage et entretien
Valve de porte: le scellement repose sur l'action de la gare de la porte contre les sièges. Bien que efficace lorsqu'il est nouveau, le mouvement de glissement peut conduire à l'usure au fil du temps, compromettant potentiellement le sceau. Le reconditionnement du joint de tige est un entretien commun. Les conceptions de tige de montée fournissent un indicateur visuel de la position de la valve.
Valve à billes: Le scellage est obtenu par le ballon en appuyant sur des sièges résilients (souvent PTFE). Cette conception offre un excellent arrêt étanche. Les sièges peuvent porter, surtout s'ils sont utilisés pour la limitation, mais sont généralement remplaçables. Les joints de tige nécessitent également un entretien occasionnel.
6. Applications typiques: où chacun brille
Vanne de porte:
Réseaux de distribution d'eau (lignes principales, décharge de pompe)
Centrales électriques (service de vapeur, eaux d'alimentation)
Pétrole et gaz (isolement sur des lignes brutes, des liquides visqueux)
Applications de lisier et de solides élevées
Applications nécessitant un alésage complet et une baisse de basse pression
Valve à billes:
Les industries du processus nécessitant une fermeture rapide (chimique, pétrochimique)
Conduites de gaz à carburant
Isolement des instruments
Systèmes d'eau de refroidissement
ONT / OFF TAUTES en CVC
Applications nécessitant une étanchéité étanche à la bulle
La soupape de porte reste indispensable pour les applications exigeant une restriction de débit minimale et une isolement robuste dans des positions entièrement ouvertes ou fermées, en particulier avec des fluides difficiles. Les vannes à billes offrent une vitesse inégalée et une fiabilité d'étanchéité pour les tâches de marche / désactivation. Comprendre ces différences fondamentales - le mouvement linéaire par rapport au quart de tour, le mécanisme de conception complète et d'étanchéité, et leurs forces respectives isolément par rapport à la vitesse - permet aux professionnels de sélectionner la valve optimale, garantissant l'intégrité du système, la sécurité et les performances à long terme.
