Un collecteur de fracturation est un système de distribution de fluide à haute pression utilisé dans les opérations de fracturation hydraulique (fracking) pour diriger, contrôler et distribuer le fluide de fracturation sous pression de plusieurs camions-pompes vers une ou plusieurs têtes de puits simultanément. En bref : sans collecteur de fracturation , il est physiquement impossible de coordonner le débit de 10 à 40 pompes haute pression dans un seul puits de forage aux pressions et aux débits requis par les opérations de complétion modernes. Un typique collecteur de fracturation doit supporter des pressions de service de 10 000 à 20 000 psi et des débits supérieurs à 100 barils par minute (bpm), ce qui en fait l'un des équipements les plus exigeants sur le plan mécanique sur n'importe quel site de puits. Cet article explique comment collecteur de fracturations travail, les principaux types de conception, les critères de sélection, les meilleures pratiques opérationnelles et l’évolution technologique qui remodèle cette catégorie d’équipement critique.
Qu'est-ce qu'un collecteur Frac ? Fonction et composants de base
Un collecteur de fracturation fonctionne comme la plaque tournante centrale du fluide d'un système de fracturation hydraulique - regroupant le débit de plusieurs unités de pompe, fournissant une capacité d'isolation et de contrôle du débit et fournissant du fluide à une pression contrôlée au fer de traitement de la tête de puits. Il est conceptuellement similaire à un échangeur autoroutier : plusieurs voies de circulation à fort volume (camions-pompes) se rejoignent en un chemin à flux contrôlé menant à une seule destination (le puits de forage).
La fonction essentielle d'un collecteur de fracturation est triple : distribution des fluides, égalisation de la pression et flexibilité opérationnelle. Sans collecteur, connecter 20 camions-pompes individuels directement à une seule tête de puits nécessiterait un enchevêtrement ingérable de fer à haute pression sans aucun moyen d'isoler les pompes individuelles pour la maintenance, de permuter entre les puits sans arrêter le travail ou de gérer les surtensions dues aux démarrages et arrêts des pompes.
Composants clés d'un collecteur Frac
- Corps de collecteur (alésage principal) : Le tuyau central ou corps forgé à travers lequel circule tout le fluide. Les diamètres d'alésage principaux varient généralement de 4 pouces à 7 pouces (nominal), avec une épaisseur de paroi conçue pour résister à des pressions d'éclatement de 1,5 à 2 fois la pression de service. La plupart des corps de collecteur sont fabriqués en acier chromoly 4130 ou 4140, traité thermiquement pour atteindre des limites d'élasticité supérieures à 100 000 psi.
- Raccordements d'entrée (côté pompe) : Connexions haute pression individuelles où se fixent les conduites de refoulement du camion-pompe. Une norme collecteur de fracturation dispose de 8 à 24 ports d'entrée, chacun équipé d'un robinet à boisseau ou d'un robinet-vanne pour l'isolation individuelle de la pompe. Les types de connexion incluent des raccords à marteau (Fig. 1502 ou 2002), des systèmes à bride ou des systèmes de connexion rapide exclusifs.
- Connexions de sortie (côté puits) : Sorties haute pression menant au fer de traitement et à la tête de puits. Les opérations sur plusieurs puits utilisent des collecteurs avec 2 à 8 ports de sortie pour permettre le traitement simultané ou séquentiel de plusieurs puits sans avoir à s'installer entre les étapes.
- Vannes d'isolement : Des robinets-vannes ou des robinets à tournant sphérique sur chaque port d'entrée et de sortie permettent une isolation individuelle de toute connexion de pompe ou de puits sans arrêter l'ensemble de l'épandage. Ces vannes sont généralement actionnées hydrauliquement ou manuellement et sont conçues pour la pleine pression de service du collecteur.
- Soupape de surpression (PRV) : Un safety-critical component that automatically vents fluid if manifold pressure exceeds the maximum allowable working pressure (MAWP). PRVs are typically set at 105–110% of MAWP.
- Manomètres et ports d'instrumentation : La surveillance de la pression en temps réel en plusieurs points permet une détection précoce des restrictions de débit, des fuites de vannes ou des anomalies de la pompe. Moderneee collecteur de fracturations intégrer des transducteurs de pression électroniques connectés au système d'acquisition de données du fourgon de traitement.

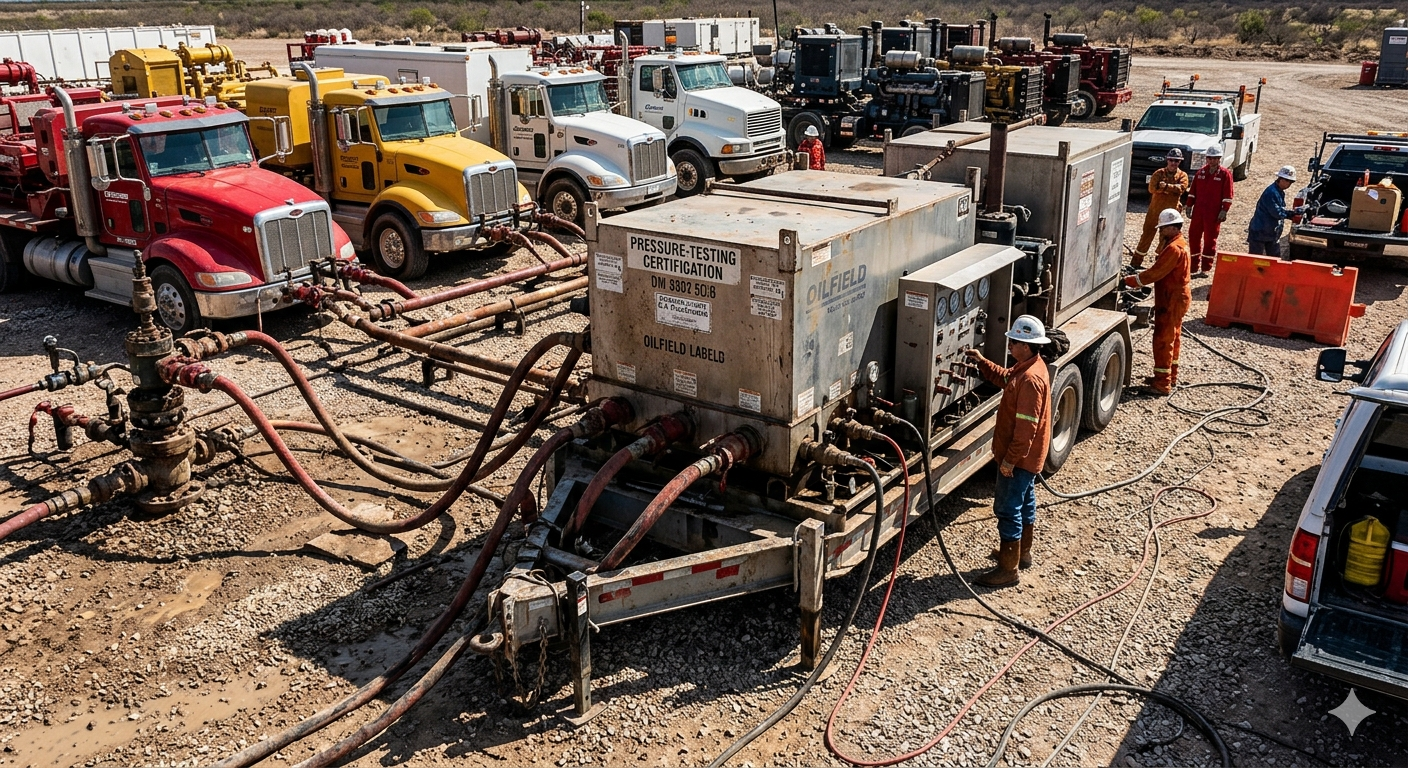

- Châssis de patin/remorque : L'ensemble collecteur est monté sur un châssis en acier ou une remorque homologuée pour le transport et le déploiement rapide. Les unités montées sur remorque peuvent être positionnées et connectées en 45 à 90 minutes par une équipe de fracturation standard.
Types de collecteurs de fracturation : traditionnel, fermeture éclair ou combo
Le collecteur de fracturation Le marché a évolué de simples collecteurs à puits unique à des systèmes multi-puits sophistiqués capables de prendre en charge la fracturation simultanée de puits de forage adjacents. Trois configurations principales dominent les opérations modernes :
| Paramètre | Collecteur à puits unique | Collecteur à fermeture éclair | Collecteur Combo / Multi-puits |
|---|---|---|---|
| Puits desservis | 1 | 2 (en alternance) | 2 à 8 |
| Ports d'entrée typiques | 8 à 16 ans | 16-24 | 20-40 |
| Pression de service typique | 10 000 à 15 000 psi | 10 000 à 15 000 psi | 10 000 à 20 000 psi |
| Mode opérationnel | Étapes séquentielles | Unlternating between 2 wells | Simultané ou séquentiel |
| Temps de montage | 45 à 90 minutes | 2 à 4 heures | 4 à 8 heures |
| Utilisation de la pompe | ~60 à 70 % | ~80 à 90 % | ~85-95 % |
| Coût du capital (relatif) | Faible (référence) | Moyen (40 à 80 %) | Élevé (100 à 200 %) |
| Meilleure application | Tampons à puits unique, exploratoires | Pads 2 puits, forage sur pad | Pads multi-puits, fracturation simultanée |
Tableau 1 : Comparaison des trois configurations principales de collecteurs de fracturation par paramètres opérationnels et commerciaux clés. Les collecteurs Zipper et Combo permettent une utilisation de la pompe nettement plus élevée au prix d'une plus grande complexité et d'un investissement en capital plus important.
Le Zipper Frac Manifold: How It Doubles Pump Efficiency
Le collecteur de fracturation à glissière est l’innovation opérationnelle la plus importante en matière de conception de collecteurs de fracturation au cours des deux dernières décennies. Dans une configuration à fermeture éclair, une seule pompe s'étale en alternance entre deux puits de forage adjacents : pendant qu'un puits est fracturé, l'autre est perforé et préparé pour l'étape suivante. Cela élimine le temps non productif (NPT) entre les étapes qui représente 30 à 40 % du temps d'achèvement total des opérations sur un seul puits.
Le hydraulic advantage is equally significant: research has shown that zipper fracturing on adjacent parallel laterals creates fracture interference patterns that extend total stimulated reservoir volume (SRV) by 15–25% compared to sequential single-well fracturing. The fractures from one well "push" into the reservoir in directions that complement the fracture geometry of the adjacent well, improving drainage efficiency across the pad.
Un standard collecteur de fracturation à glissière se compose de deux corps collecteurs séparés reliés par une section de croisement avec des vannes d'isolement, permettant à l'ensemble de la pompe d'être redirigé du puits A vers le puits B en ouvrant et en fermant deux vannes - une opération de commutation qui prend moins de 60 secondes.
Pressions nominales du collecteur de fracturation : sélection de la bonne classe
La pression nominale est la spécification la plus critique en matière de sécurité lors de la sélection d'un collecteur de fracturation . Une pression nominale sous-spécifiée est la principale cause de défaillances catastrophiques des collecteurs, qui peuvent être fatales et entraîner des incidents de contrôle des puits. L'industrie utilise un système de classe de pression standardisé aligné sur API 6A et API 16C :
| Classe de pression | Pression de service (psi) | Pression d'essai (psi) | Application typique | Formation commune |
|---|---|---|---|---|
| 10K | 10 000 | 15 000 | Fractation conventionnelle, puits peu profonds | Bassin permien (certaines zones) |
| 15K | 15 000 | 22 500 | Fractation de schiste standard, forage sur tampon | Marcellus, Eagle Ford, Haynesville |
| 20K | 20 000 | 30 000 | Ultra-HPHT, puits profonds | Deep Haynesville, SCOOP/PILE |
Tableau 2 : Classes de pression du collecteur de fracturation standard avec pressions d'essai correspondantes et applications de formation typiques. Tous les composants contenant la pression du collecteur de fracturation doivent être testés hydrostatiquement à 1,5 × la pression de service avant le déploiement, conformément aux exigences API 16C.
Le selection of a 15K versus 20K collecteur de fracturation n’est pas simplement une question de marge de sécurité : cela a des implications directes en termes de coûts. Un ensemble collecteur classé 20K peut coûter 40 à 70 % de plus qu'une unité équivalente de 15K en raison des corps forgés plus lourds, des parois plus épaisses, des vannes aux spécifications plus élevées et des tests de qualification des matériaux plus rigoureux requis. Cependant, l'utilisation d'un collecteur 10K ou 15K dans une formation nécessitant une pression de traitement de 18 000 psi crée un risque inacceptable de défaillance du confinement de pression.
Matériaux et métallurgie : ce qui permet à un collecteur de fracturation de survivre au service abrasif à haute pression
Collecteur de fracturation les composants sont confrontés à une combinaison unique de contraintes mécaniques : chargement cyclique à haute pression à chaque étape, érosion due à un fluide chargé d'agent de soutènement à grande vitesse (concentrations de sable de 0,5 à 4 lb/gal à des vitesses de 40 à 80 pieds/s), attaque chimique due aux pré-rinçages acides et aux réducteurs de friction, et fatigue due aux cycles de pressurisation répétés sur des centaines d'étapes par an.
Matériaux du corps et de l'en-tête
Le main header body of a collecteur de fracturation est généralement forgé à partir d'acier chromoly AISI 4130 ou 4140, traité thermiquement jusqu'à une limite d'élasticité minimale de 75 000 à 100 000 psi (grade L ou grade P selon API 6A). La construction forgée est obligatoire : les fabrications en fonte ou soudées ne peuvent pas résister de manière fiable aux charges de fatigue cyclique du service de fracturation. Le forgeage élimine les vides internes et les faiblesses des grains directionnels qui rendent les pièces moulées sensibles à la fissuration par fatigue.
Pour les applications en service acide (H₂S présent), les matériaux doivent répondre aux exigences NACE MR0175 / ISO 15156, qui limitent la dureté maximale à 22 HRC pour éviter la fissuration sous contrainte de sulfure. Service aigre collecteur de fracturations utiliser des aciers au carbone faiblement alliés avec une chimie contrôlée plutôt que des alliages à haute résistance, acceptant des pressions nominales inférieures en échange d'une résistance à l'acide.
Technologies de protection contre l’érosion
L'érosion des agents de soutènement est le principal mécanisme d'usure dans collecteur de fracturation corps, en particulier au niveau des jonctions en T, des coudes et des sièges de vannes, là où la vitesse d'écoulement et les turbulences culminent. Trois principales stratégies d'atténuation de l'érosion sont utilisées :
- Manchons d'usure remplaçables : Inserts en carbure ou en acier trempé tapissant l'alésage intérieur dans les zones à forte érosion. Ceux-ci sont conçus comme des pièces consommables, remplaçables lors d'une maintenance programmée sans remplacer l'ensemble du corps du collecteur. Un manchon d'usure standard a une durée de vie de 200 à 500 étapes de fracturation en fonction de la concentration et du type d'agent de soutènement.
- Garniture de valve en carbure de tungstène : Les robinets-vannes et les robinets à boisseau utilisés dans le service de fracturation utilisent des sièges et des composants de garniture en carbure de tungstène avec une dureté Vickers de 1 500 à 2 400 HV – bien plus dur que le sable de soutènement de quartz de 100 mailles (environ 800 HV) qui les traverse.
- Optimisation de la géométrie du chemin d'écoulement : Modern collecteur de fracturation les conceptions utilisent la dynamique des fluides numérique (CFD) pour optimiser la géométrie de l'alésage interne, réduisant ainsi les turbulences aux jonctions de 20 à 40 % et prolongeant le temps moyen entre les maintenances liées à l'usure.
Opérations du collecteur de fracturation : montage, tests préalables aux travaux et exécution des étapes
Procédure opérationnelle appropriée pour un collecteur de fracturation est aussi important que la spécification de l'équipement. La majorité des pannes d'équipement sur site sont causées par des erreurs de procédure (tests de pression inadéquats, séquencement inapproprié des vannes ou échecs de connexion) et non par des défauts d'équipement.
Protocole de test de pression avant travail
Chaque collecteur de fracturation L'ensemble doit être testé sous pression avant chaque travail à la pression de traitement maximale prévue ou à la pression de service nominale du collecteur, selon la valeur la plus basse. Le protocole standard implique :
- Test basse pression (200-500 psi) : Confirme que toutes les connexions sont correctement établies et que les vannes sont bien en place. Une attente de 10 minutes sans chute de pression est requise avant de continuer.
- Test haute pression (jusqu'à MAWP ou pression de traitement maximale prévue) : Un 10-minute hold at full test pressure with no more than 50 psi decay allowed. Any decay greater than this requires immediate investigation and re-test before operations begin.
- Test de fonctionnement de la vanne : Chaque vanne d'isolement est ouverte et fermée sous pression pour vérifier son bon fonctionnement. Une vanne qui ne parvient pas à maintenir la pression différentielle est mise hors service et contournée ou remplacée.
- Vérification du point de consigne PRV : Le pressure relief valve pop-off pressure is verified against its certification tag. PRVs in frac service should be re-certified every 12 months or 500 operating hours, whichever comes first.
Exécution des étapes : gestion des vannes lors d'un travail de fracturation
Lors d'une étape de fracturation, le collecteur de fracturation L'opérateur est responsable de la gestion des positions des vannes d'entrée et de sortie en temps réel. La procédure opérationnelle standard nécessite :
- Ne fermez jamais une vanne en aval (côté puits) pendant que les pompes fonctionnent : La fermeture de la sortie du puits alors que les pompes fonctionnent au débit crée une condition de « tête morte » : des pics de pression pour pomper la pression d'arrêt en quelques secondes, dépassant potentiellement la MAWP du collecteur. Toutes les unités de pompage doivent être arrêtées avant de fermer les vannes côté puits.
- Engagement séquentiel de la pompe : Les pompes sont mises en ligne une par une via leurs vannes d'entrée individuelles, permettant à l'opérateur de surveiller la réponse en pression et de confirmer l'intégrité du collecteur avant d'ajouter des pompes ultérieures.
- Procédure de commutation du collecteur à fermeture éclair : Lors du passage d'un puits à l'autre lors d'une opération de fermeture éclair, la vanne du puits de réception est ouverte avant la fermeture de la vanne du puits de traitement, ce qui maintient un débit continu et évite les coups de bélier qui accélèrent l'usure des vannes et des raccords.
Technologie de collecteur de fracturation de nouvelle génération : automatisation et fonctionnement à distance
Le collecteur de fracturation connaît une transformation technologique importante motivée par la poussée de l'industrie vers des opérations de puits à distance et autonomes – une tendance accélérée par les coûts de main-d'œuvre, les considérations HSE et l'intégration des spreads de fracturation électrique (e-frac).
Unutomated Valve Control Systems
Nouvelle génération collecteur de fracturations intégrer des vannes à commande hydraulique ou électrique contrôlées depuis le fourgon de traitement — éliminant ainsi le besoin du personnel d'actionner manuellement les vannes du collecteur dans la zone haute pression proche de la tête de puits. Les systèmes de vannes automatisées peuvent exécuter la séquence de commutation à glissière en moins de 5 secondes, contre 30 à 60 secondes pour un fonctionnement manuel, réduisant ainsi le NPT et les fluctuations de pression pendant les transitions de puits.
Undvanced control systems include interlock logic that prevents operators from inadvertently creating deadhead conditions — if a command to close a well-side valve is issued while pumps are above a pre-set flow rate threshold, the system alerts the operator and requires confirmation before executing the command.
Réseaux de capteurs intégrés et maintenance prédictive
Modern collecteur de fracturation Les conceptions intègrent des capteurs d'épaisseur de paroi à ultrasons dans les zones à forte érosion, transmettant des données d'usure en temps réel au fourgon de traitement. Lorsque l'épaisseur de paroi à un emplacement surveillé descend en dessous d'un seuil prédéfini (généralement 80 % de l'épaisseur de conception d'origine), le système signale le composant pour inspection ou remplacement lors de la prochaine fenêtre de maintenance programmée, avant qu'une panne ne se produise.
Uncoustic emission sensors can detect micro-cracking in manifold bodies before cracks propagate to a through-wall condition, providing early warning of fatigue damage that visual inspection would miss. Industry data indicates that predictive maintenance programs based on continuous sensor monitoring can extend average collecteur de fracturation durée de vie de 20 à 35 % et réduire les pannes d'équipement imprévues de plus de 60 %.
Inspection et maintenance des collecteurs de fracturation : ce qu'exigent les normes de l'industrie
Collecteur de fracturation les exigences d'inspection et de maintenance sont régies par les programmes d'assurance qualité API RP 7L, API 16C et spécifiques à l'opérateur. Les conséquences d'une défaillance du collecteur (déversement de fluide à haute pression, inflammation potentielle et blessures corporelles) rendent la conformité non négociable.
- Inspection visuelle après travaux : Unfter each frac job, all external surfaces, connection points, valve stems, and pressure gauges are visually inspected for leaks, mechanical damage, erosion grooves, and corrosion. Any fitting showing visible erosion at the OD is removed from service for dimensional inspection.
- Test d'épaisseur par ultrasons (UT) : L'épaisseur minimale de paroi est mesurée dans toutes les zones à forte érosion (jonctions en T, coudes, corps de vanne) à l'aide de jauges à ultrasons étalonnées. Les mesures inférieures à l'épaisseur de paroi minimale calculée (selon ASME B31.3 ou API 6A) nécessitent une mise hors service immédiate.
- Contrôle par magnétoscopie (MPI) ou ressuage (DPT) : Effectué sur les zones de soudure, les connexions filetées et les zones d'érosion observées pour détecter les fissures débouchant sur la surface. Le MPI est préféré pour les matériaux magnétiques ; Le DPT est utilisé sur les alliages non magnétiques.
- Test hydrostatique de recertification complète : Requis chaque année ou après toute réparation, à 1,5 × pression de service pendant un maintien minimum de 10 minutes. Les enregistrements de recertification doivent être traçables jusqu'au numéro de série du collecteur spécifique et conservés pendant toute la durée de vie de l'équipement.
- Reconstruction et remplacement de vannes : Les vannes à vanne utilisées dans les collecteurs de fracturation nécessitent généralement le remplacement du siège et du joint après 150 à 300 cycles de fonctionnement (ouverture/fermeture sous pression). La maintenance différée des vannes est la principale cause de fuites en service sur les vannes actives. collecteur de fracturations .
Questions fréquemment posées : collecteurs de fracturation
Q1 : Quelle est la différence entre un collecteur de fracturation et un fer de traitement ?
Un collecteur de fracturation est le centre de distribution central qui regroupe les flux des pompes et les achemine vers des connexions de puits individuelles. Le « traitement du fer » fait référence aux segments de tuyaux haute pression, aux raccords à marteaux et aux coudes qui relient la sortie du collecteur à la tête de puits. Le collecteur est un ensemble fixe monté sur un patin ou une remorque ; le traitement du fer est la tuyauterie montée sur site entre le collecteur et la tête de puits qui est configurée différemment pour chaque tâche. Les deux doivent être évalués pour la même pression de service, mais ils remplissent des fonctions fondamentalement différentes dans le trajet d’écoulement.
Q2 : Combien de camions-pompes un collecteur de fracturation peut-il gérer ?
Norme collecteur de fracturations sont conçus avec 8 à 24 ports d’entrée. Un achèvement typique d'une grande plate-forme dans le bassin permien utilise 18 à 24 unités de pompe, nécessitant un collecteur avec au moins autant de connexions d'entrée. Chaque port d'entrée gère le débit nominal total d'un camion-pompe, généralement de 25 à 50 bpm par unité à la pression de fonctionnement. L'alésage principal du collecteur doit être dimensionné de manière à ce que le débit total de pointe (somme de toutes les pompes actives) ne produise pas une vitesse de fluide supérieure à 30 à 40 pieds/s, ce qui est le seuil d'érosion de l'acier sous un débit chargé d'agent de soutènement.
Q3 : Qu'est-ce qu'un « missile » dans la terminologie du collecteur de fracturation ?
Un "missile" (sometimes called a "frac missile" or "missile manifold") is an older, simpler style of collecteur de fracturation composé d'un seul corps de collecteur allongé avec plusieurs ports d'entrée et de sortie mais un contrôle de vanne intégré minimal. Le nom vient de la forme cylindrique des premiers modèles. Les systèmes collecteurs modernes ont largement remplacé les missiles dans les opérations de schiste à grand nombre d’étages en raison de leur capacité supérieure de contrôle des flux, mais les missiles restent utilisés pour des opérations de fracturation conventionnelles plus simples où la minimisation des coûts est le principal facteur.
Q4 : Comment un collecteur de fracturation gère-t-il la surpression lorsqu'une pompe est ajoutée ou retirée ?
Lorsqu'une pompe est ajoutée à l'épandage, sa vanne de sortie sur le collecteur de fracturation s'ouvre lentement - et non pas s'ouvre - pendant que la pompe est amenée à la pression de conduite avant de se connecter au collecteur. Cette procédure de « connexion douce », qui prend 10 à 30 secondes, évite un coup de bélier hydraulique qui se produirait si une pompe haute pression était soudainement connectée à un collecteur à une pression différente. Les systèmes de collecteurs automatisés modernes incluent une logique d'égalisation de la pression de la vanne d'entrée : la vanne ne s'ouvrira pas complètement tant que la différence de pression à travers elle ne descendra pas en dessous de 500 psi, garantissant une transition de pression en douceur.
Q5 : Quelles certifications un collecteur de fracturation doit-il porter ?
Un properly certified collecteur de fracturation doit être muni de la documentation relative à : la conformité à la norme de pression nominale API 6A ou API 16C pour tous les composants contenant de la pression ; des rapports d'essais de matériaux (MTR) retraçant toutes les pièces contenant de la pression jusqu'à leur chaleur et leur numéro de lot ; certificat d'essai hydrostatique signé par un inspecteur qualifié ; certificats d'essais de performance des vannes ; et, le cas échéant, la documentation de conformité NACE MR0175 pour le service acide. Certains opérateurs exigent en outre une inspection des équipements par un tiers (TPEI) par un organisme de contrôle reconnu avant leur déploiement sur leurs sites.
Q6 : En quoi un collecteur de fracturation est-il différent d'un collecteur de production ?
Bien que les deux soient des systèmes de distribution de fluides, un collecteur de fracturation et un collecteur de production sont fondamentalement différents en termes de conception et d'exigences de service. Un collecteur de fracturation est un système temporaire à haute pression (10 000 à 20 000 psi) conçu pour un service de pompe cyclique de courte durée avec des fluides abrasifs chargés d'agent de soutènement. Un collecteur de production est un système permanent à basse pression (généralement entre 1 000 et 5 000 psi) conçu pour un flux continu et stable des hydrocarbures produits. Les collecteurs de production donnent la priorité à la résistance à la corrosion et à l’étanchéité à long terme ; collecteur de fracturations donner la priorité à la pression nominale, à la résistance à l’érosion et à la reconfiguration rapide du champ.
Conclusion : le collecteur de fracturation est l'épine dorsale de toute opération de complétion moderne
Un collecteur de fracturation est bien plus qu'un morceau de tuyau passif : c'est le centre de commande hydraulique d'une installation de fracturation hydraulique, et ses spécifications, sa maintenance et son fonctionnement déterminent directement l'efficacité du travail, la sécurité du personnel et la qualité de l'achèvement. La sélection du bon type de collecteur (puits unique, fermeture éclair ou combo), de la classe de pression (10K, 15K ou 20K) et des spécifications matérielles pour votre formation et vos conditions d'exploitation est une décision technique ayant des conséquences majeures en termes de coût et de sécurité.
Le data makes a compelling case for investing in high-quality collecteur de fracturation équipement : les collecteurs à fermeture éclair réduisent le NPT d'achèvement de 30 à 40 %, les systèmes de vannes automatisées réduisent les incidents liés aux collecteurs de plus de 60 % et les programmes de maintenance prédictive prolongent la durée de vie des équipements de 20 à 35 %. Alors que l'industrie continue de s'efforcer d'augmenter le nombre de pompes, les pressions de traitement et les opérations simultanées sur plusieurs puits, le collecteur de fracturation ne fera que devenir plus central – et plus exigeant techniquement – dans la pile d’équipements de complétion.
